认证：	CE AU	控制方式：	光控
功能：	保护功能	起动方式：	全压起动
适用灯具：	LED灯	型号：	LS1012EPD
规格：	10A	商标：	EPSOLAR
包装：	纸箱	产量：	100000

一、产品概述 感谢您选择本公司此款防水型控制器。该控制器主要应用于负载长期需要供电或负载需要光控，时间控制或光控与时间相结合自动控制开关的系统，如：（家庭用）供电系统，野外自动检测设备，交通指示灯、太阳能路灯、庭院灯系统等。本产品操作简洁实用，具有以下特点，本产品拥有很多独特的功能，使用非常方便： ? 利用蓄电池放电率特性修正的准确放电控制 ? 具有过充、过放、负载短路、过载保护、光电池防反接保护等保护功能 ? 串联式PWM充电方式，四种充电阶段可以有效的延长蓄电池使用寿命 ? LED 发光管指示蓄电池状态，让用户直观了解蓄电池使用状况 ? 采用工业级芯片，能在寒冷、高温、潮湿、雨水环境中运行自如 ? 使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观 ? IP67 防护等级

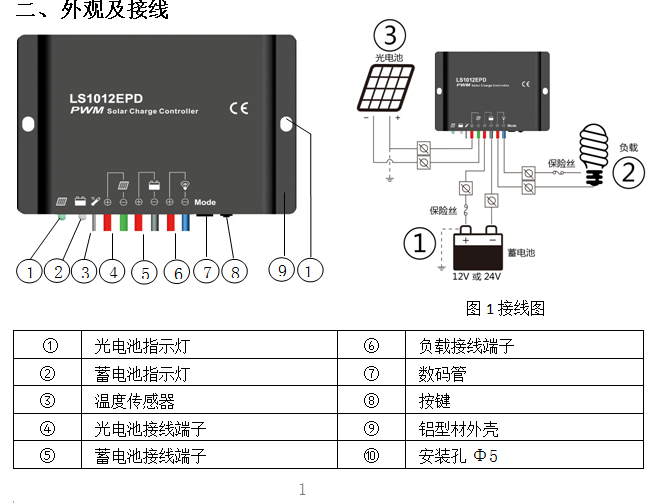

l 接线 1 ）请根据图1标号顺序对太阳能系统部件进行安装，同时注意各部件的“+ ”、“- ”极引线是否连接正确。 2 ） 安装完毕后开启蓄电池供电，观察控制器上的蓄电池指示灯是否指示正确（绿色常亮），如果控制器没有正常工作或者控制器上的蓄电池指示灯指示错误，请参考章节四排除故障。 3 ） 注意蓄电池保险安装位置应尽量靠近蓄电池端。建议安装距离不超过150mm。 三、指示及操作 1. 指示灯

指示灯	颜色	状态	说明
光电池指示灯	绿色	常亮	充电正常
	绿色	快闪	蓄电池超压
蓄电池指示灯	绿色	常亮	蓄电池正常
	绿色	慢闪	蓄电池充满
	橙色	常亮	蓄电池欠压
	红色	常亮	蓄电池过放
数码管小数点（负载指示）	红色	常亮	负载开通
	红色	慢闪	负载过载
	红色	快闪	负载短路

技术参数

型号	LS1012EPD	LS1024EPD	LS2024EPD
系统额定电压	12VDC	12/24VDC 自动识别	12/24VDC 自动识别
光电池端最大电压	30V	50V	50V
额定充放电电流	10A	10A	20A
均衡电压	?? 14.8V(12V);29.6V(24V)
提升电压	?? 14.4V(12V);28.8V(24V)
浮充电压	?? 13.7V(12V);27.4V(24V)
低压断开恢复电压	?? 12.6V(12V);25.2V(24V)
低压断开电压	?? 11.2V(12V);22.4V(24V)
静态损耗	12V：≤4.58mA；24V：≤6.01mA
温度补偿系数	―5mV/℃/2V（25℃）
工作环境温度	-35℃～+55℃
防护等级	IP67
外形尺寸	108.5mm×75mm×25.6mm
安装孔尺寸	100.5mm
安装孔大小	Φ5
电源引线	PV/BAT/LOAD:4.0mm2		PV/BAT/LOAD:6.0mm2
净重	408g	410g	435g
